| Place of Origin: | CHINA |
|---|---|
| Nazwa handlowa: | OEM/OEM |
| Orzecznictwo: | CE/UL |
| Model Number: | ST2601 |
| Minimum Order Quantity: | 1PC |
| Cena: | negocjowalne |
| Packaging Details: | Carton box |
| Delivery Time: | 7-30 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram/Paypal |
| Supply Ability: | 60000 pieces/month |
| Product name: | digital temperature controller | Stages:: | 1 Heat/1 Cool |
|---|---|---|---|
| Programmability:: | Non-Programmable | Backlight:: | Customied Backlight |
| Material:: | Plastic | OEM:: | OEM service |
| Body Color:: | White | Zasilacz:: | 230 V, 50 Hz |
| Warranty:: | One year | Design Style: | Modern |

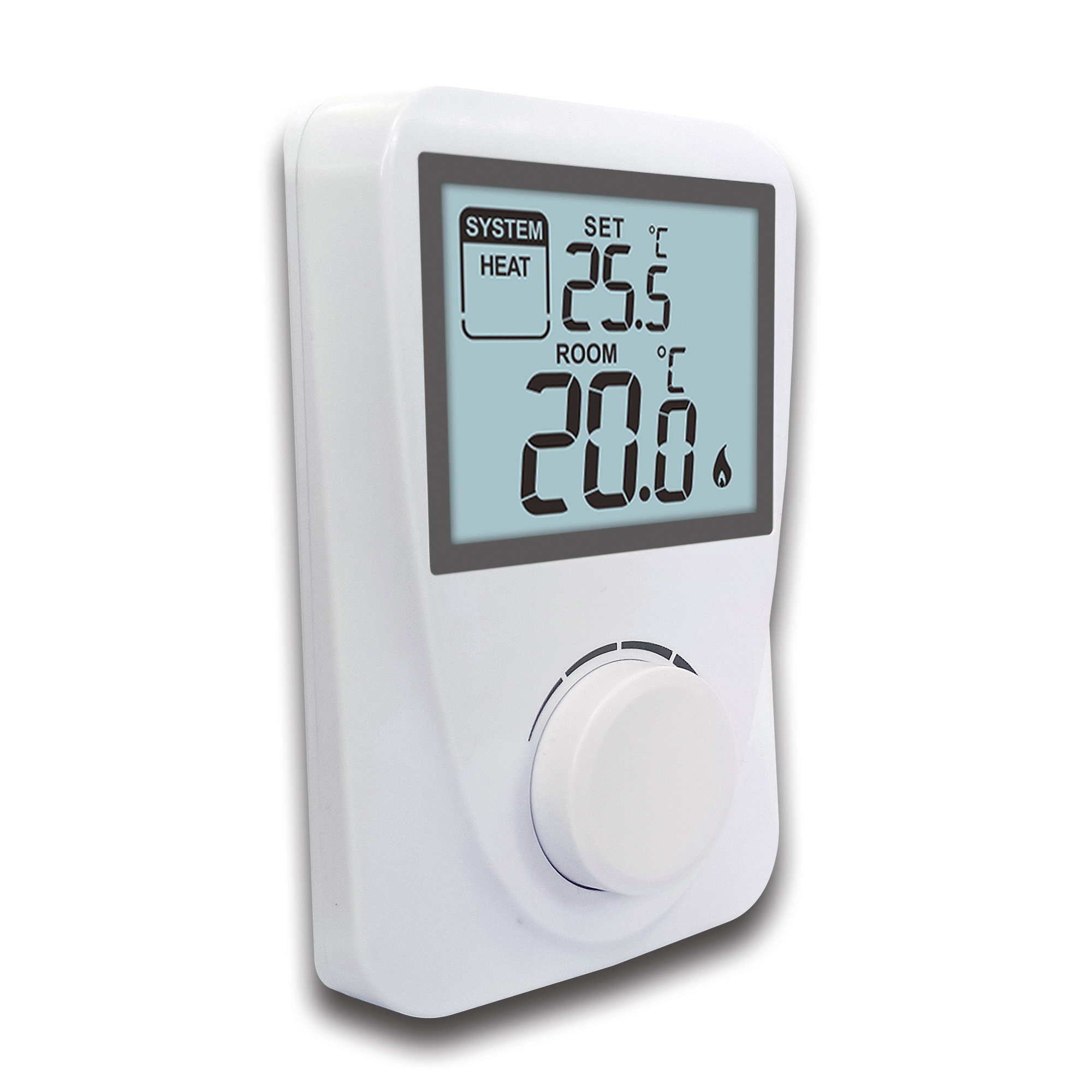

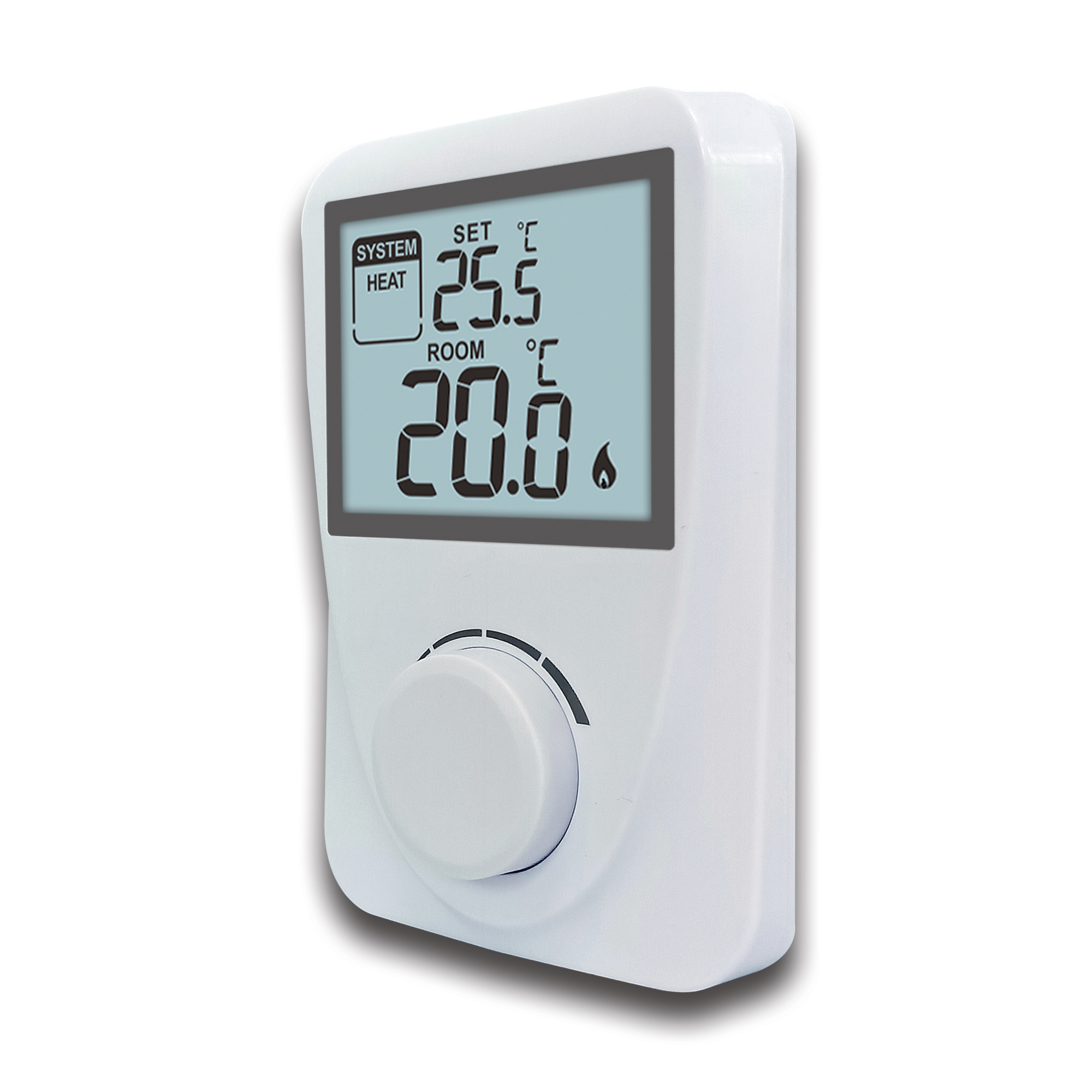

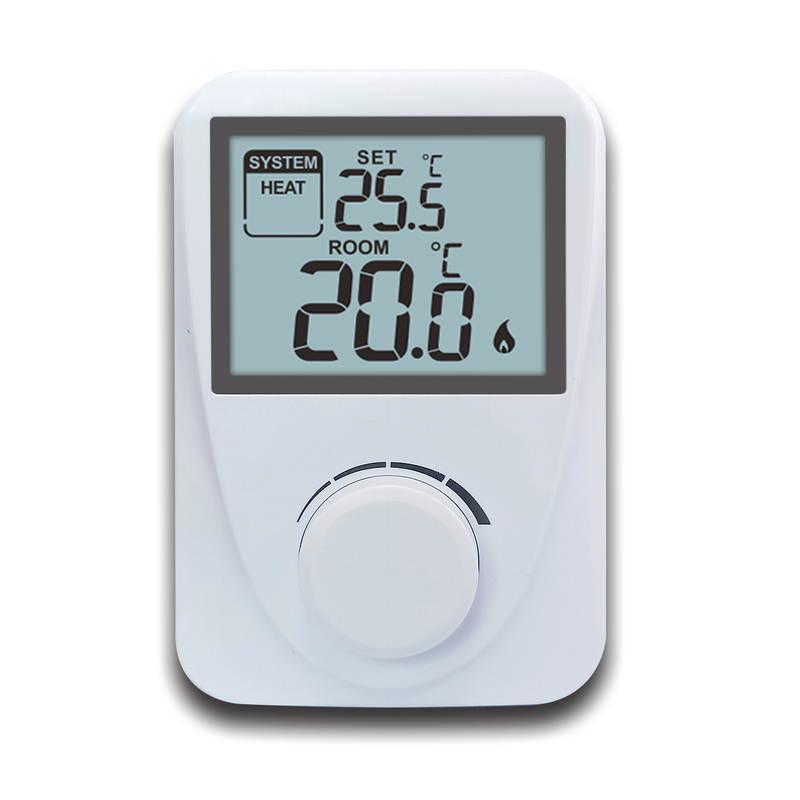

Łatwa instalacja 230V Nieprogramowalny termostat Smart Home z wyświetlaczem LCD
Cechy:
Termostat cyfrowy
Montowany na ścianie
Przełącznik Grzanie/WYŁ./Chłodzenie
Regulacja kalibracji temperatury w pomieszczeniu
Zasilanie: 230 VAC, 6(2)A, 50/60 Hz dla połączenia przewodowego (przewód wspólny)
Zasilanie 2*AAA 1,5V baterie alkaliczne
Model nr: ST2601
| 1 | Nazwa produktu: Kolorowy termostat grzewczy z ekranem dotykowym |
| 2 | Programowalność: Nie |
| 3 | Zakres wyświetlanej temperatury: 0°C~40°C (w krokach co 0,1°C) |
| 4 | Zakres nastawy: 5°C~35°C (w krokach co 0,5°C) |
| 5 | Dokładność pomiaru temperatury: ±1°C (przy 20°C) |

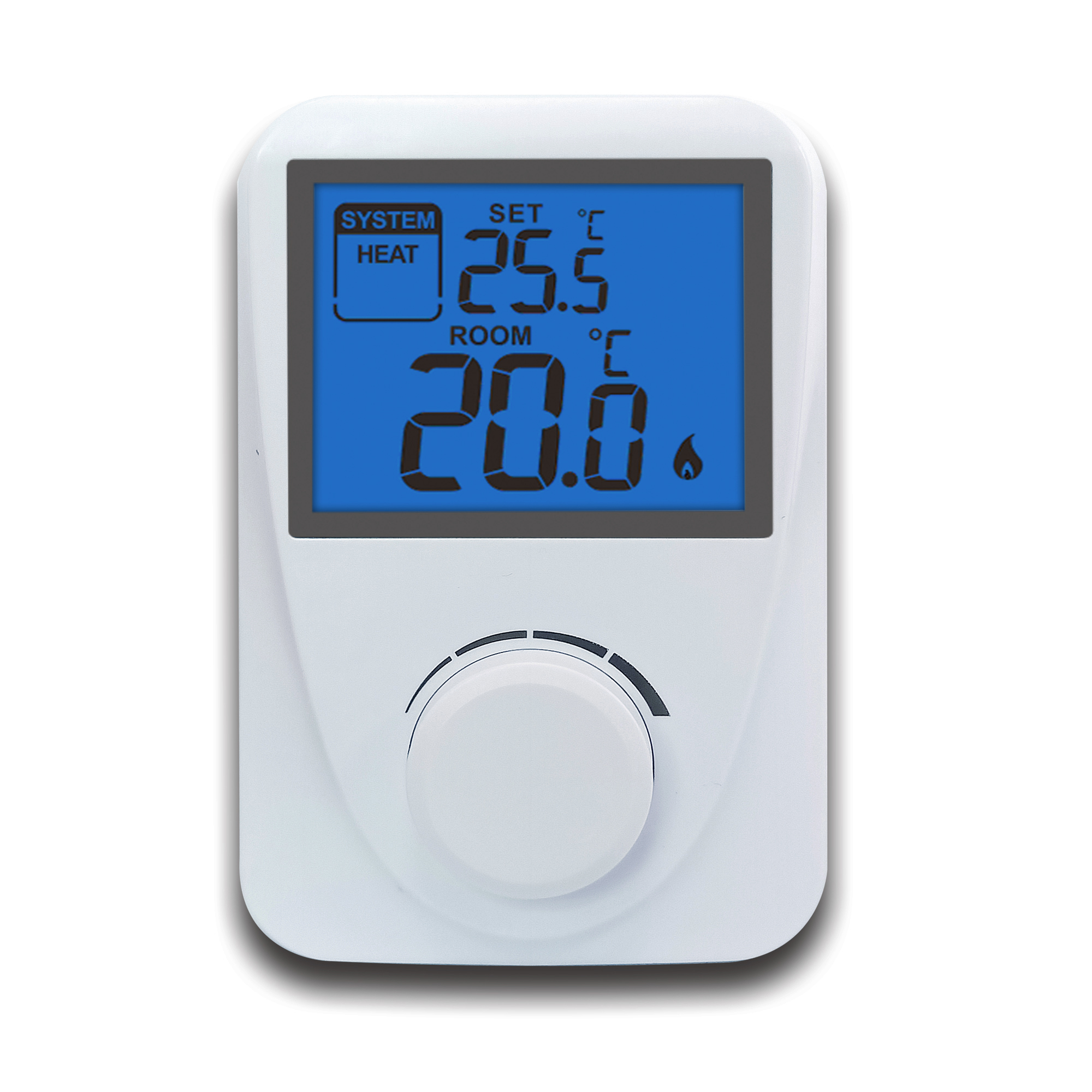

| 6 | Podświetlenie: Pomarańczowe/Białe/Niebieskie... |
| 7 | Metoda zasilania: 2 x baterie litowe AAA 1,5V |
| 8 | Wymiary: 130 x 86 x 35 mm (bez uchwytu) |
| 9 | Tryb pracy: TRYB GRZANIE/WYŁ./CHŁODZENIE |
| 10 | Obciążenie znamionowe: 6(2)A, 230V |
| 11 | Prąd czuwania: <70uA, Prąd podświetlenia ≤7,2mA |
Okablowanie przekaźnika
1(NC),2(COM),3(NO)
Grzanie: podłącz dwa przewody połączeniowe urządzenia, które ma być sterowane, do zacisków nr 3 (NO) i nr 2 (COM), tj. do styków normalnie otwartych przekaźnika
Chłodzenie: dwa przewody połączeniowe urządzenia chłodzącego powinny być podłączone do zacisków nr 2 (COM) i nr 1 (NC), tj. do styków normalnie zamkniętych przekaźnika.
• Aby zapobiec porażeniu prądem, po zakończeniu procesu montażu należy założyć wewnętrzną pokrywę usuniętą w celu podłączenia przewodów.
Urządzenie musi być zainstalowane i podłączone przez wykwalifikowanego specjalistę. Zawsze postępuj zgodnie z instrukcjami producenta podczas podłączania termostatu do jakiegokolwiek urządzenia grzewczego lub chłodzącego.
Napięcie pojawiające się na zacisku nr 1, nr 2 lub nr 3 zależy tylko od sterowanego systemu, dlatego wymiary przewodu są określone przez typ sterowanego urządzenia. Długość przewodu nie ma znaczenia.
Tryb pracy
Przytrzymaj przycisk pokrętła przez 5 sekund, aby przejść do przełącznika trybu pracy systemu, a następnie obróć pokrętło, aby wybrać inny tryb:
-- GRZANIE (Ogrzewanie): dostosuj temperaturę, obracając pokrętło
-- CHŁODZENIE (Chłodzenie): dostosuj temperaturę, obracając pokrętło
-- WYŁ. (Ochrona przed zamarzaniem): rozpocznie ogrzewanie, gdy temperatura w pomieszczeniu spadnie poniżej 7°C
Następnie naciśnij ponownie pokrętło, aby potwierdzić tryb pracy lub poczekaj 10 sekund, aby automatycznie potwierdzić ustawienie.
Kalibracja temperatury
Kalibracja temperatury i ustawienia SWING): Przytrzymaj pokrętło przez 5 sekund, aby przejść do ustawień przełącznika trybu i wybierz tryb GRZANIE lub CHŁODZENIE, a następnie naciśnij pokrętło, aby przejść do interfejsu kalibracji temperatury „CAL” (w zakresie od -3,0 do +3,0, w krokach co 0,5°C); obróć pokrętło, aby ustawić żądaną wartość, a następnie naciśnij ponownie pokrętło, aby ustawić wartość Swing w zakresie od 0,2 do 2°C.
Przywracanie termostatu do ustawień fabrycznych
Wyjmij baterie, a następnie włóż je z powrotem, przytrzymaj pokrętło, aż wyświetli się pełny ekran, a następnie zwolnij, domyślny tryb pracy to GRZANIE, co oznacza, że termostat został przywrócony do ustawień fabrycznych.
